Abspulen und Aufspulen mit der MW-Klasse
Die professionelle Lösung zum geradlinigen Spulen von Draht und Flachdraht, Folien, Bänder und Fasern.
- Spulengewicht bis 25 Kg
- Spulendurchmesser bis 360 mm
- Verlegerbreite bis 250 mm
- Spulentravisierung

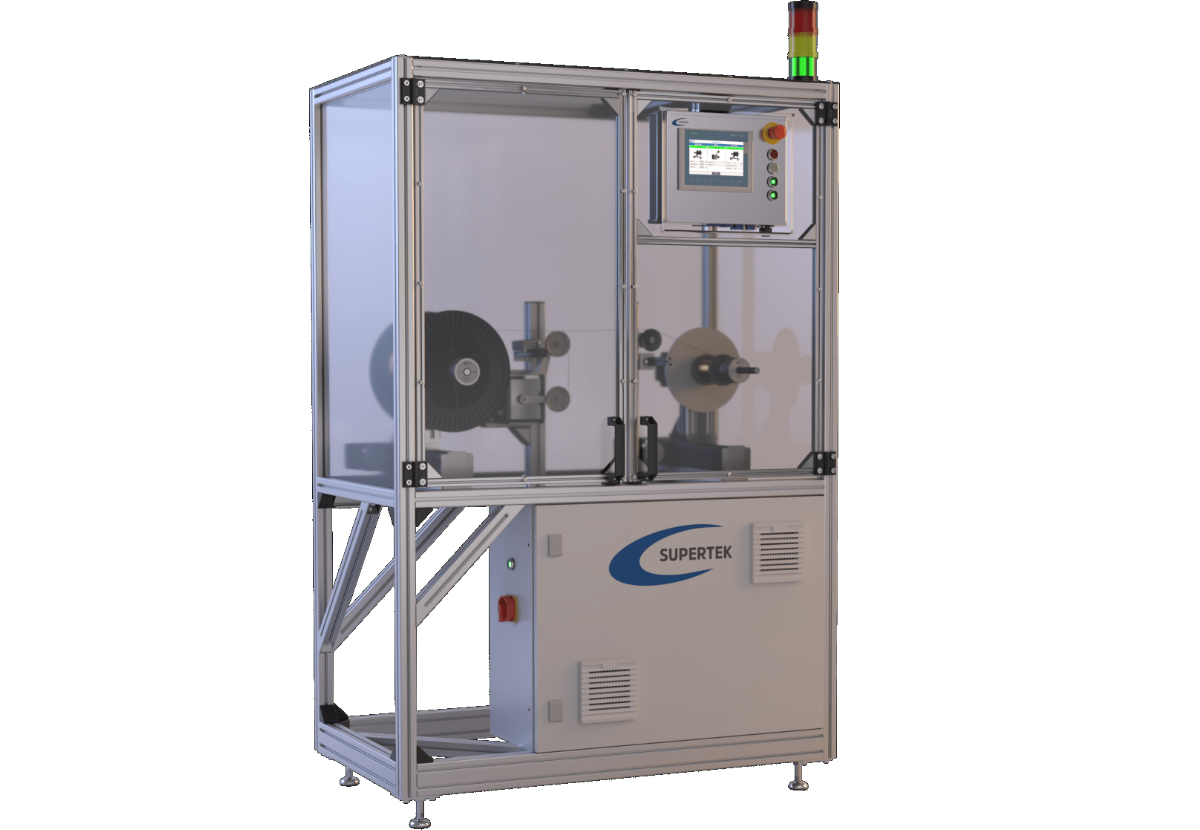

Applikationsbeispiel einer Umspulanlage der MW-Klasse.
Standardwickelgeschwindigkeit bis 1.000 m/min

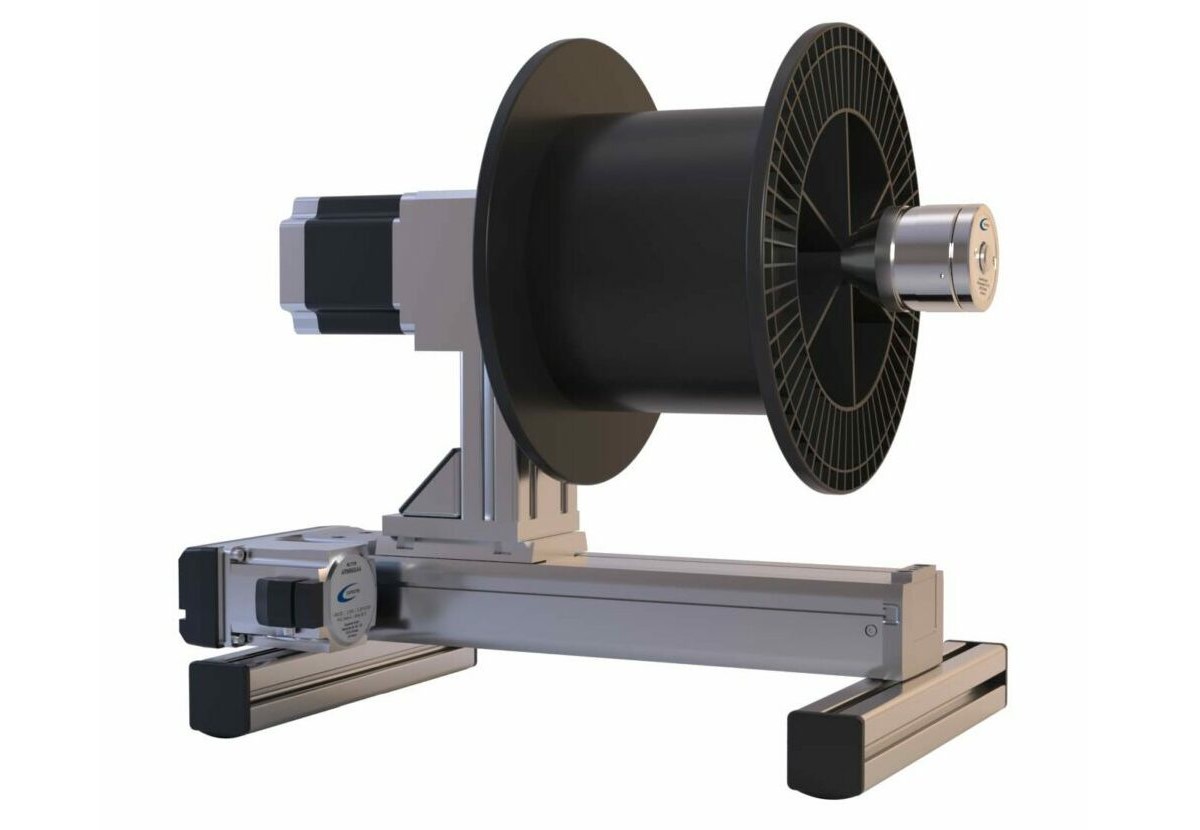

Wicklermodul der MW-Klasse

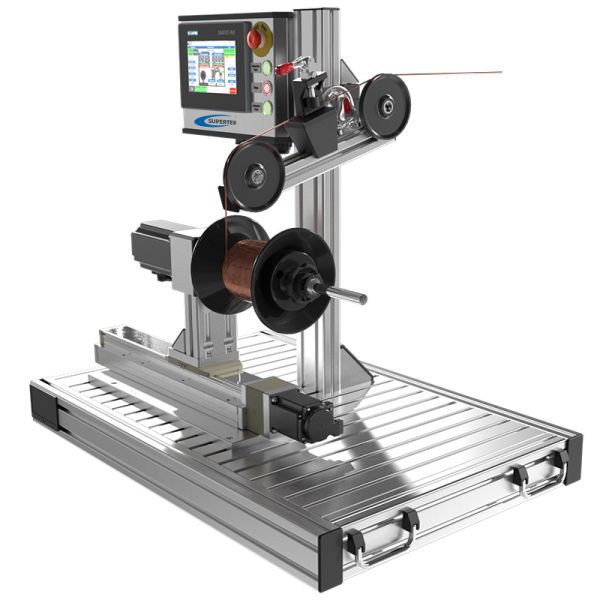

Tischwickelmaschine | Aufwickler
Die Tischwickelmaschine (Aufwickler) verarbeitet Spulen bis Ø 300 mm und 250 mm Länge. Mit 200 mm Linearachse, 15 mm, 20 mm oder 25 mm Standard-Wellendurchmesser sowie Encoder, Drahtklemme, Führungsrad und separatem Schaltschrank bietet sie präzise Wicklungen bei kompakten Maßen von 870 × 550 × 750 mm (H) und rund 50 kg Gewicht.
Artikel Nr.: AUF300D
Preis und spezielle Wellendurchmesser auf Anfrage

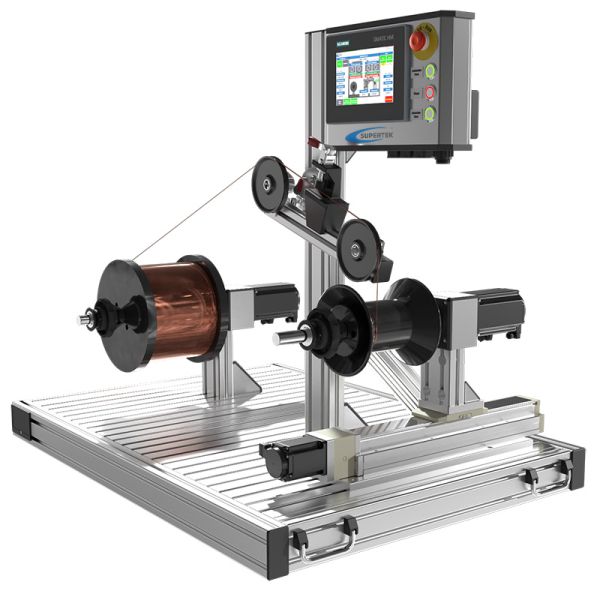

Tischwickelmaschine | Umspuler
Die Tischwickelmaschine (Umspuler) verarbeitet Spulen bis Ø 300 mm und 250 mm Länge. Eine Linearachse mit 200 mm Verfahrweg, 15 mm, 20 mm oder 25 mm Standard-Wellendurchmesser sowie Encoder, Drahtklemme, Führungsrad, Servomotoren und separatem Schaltschrank gewährleisten präzisen Betrieb. Mit rund 75 kg Gewicht und Abmessungen von 1070 × 760 × 875 mm (H) bleibt die Maschine kompakt und robust.
Artikel Nr.: UMS300D
Preis und spezielle Wellendurchmesser auf Anfrage

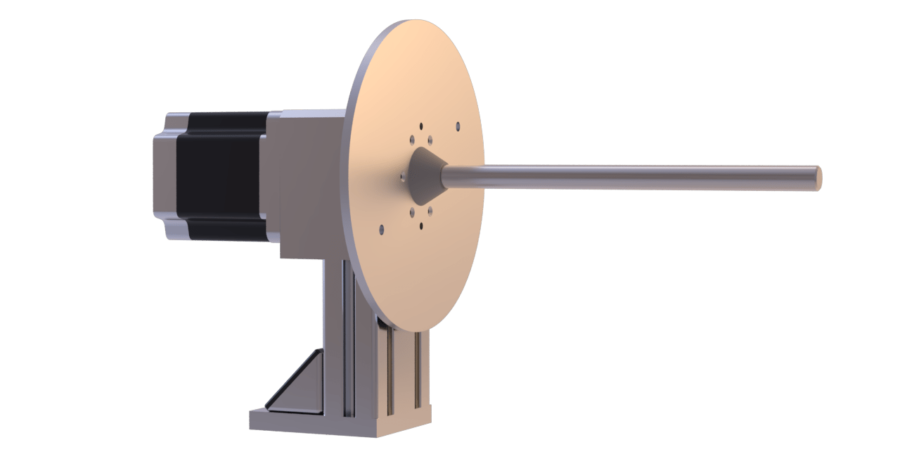

Spulen-Antriebseinheit
Spulenantrieb zum automatisierten Wickeln, Abspulen oder Aufspulen von Spulen.
- Spulengewicht bis 25 Kg und Spulendurchmesser bis 360 mm.
- Spulenaufnahme mit Flansch und drehender Welle/Schaft, Standarddurchmesser 15 mm, 20 mm oder 25 mm.
- Montagefuß zur Montage auf einem Maschinengestell oder für die Montage auf eine Spulenwickellinieareinheit der MW-Klasse. Spulenantriebseinheit mit hochauflösendem Motor.
- Inkl. Motortreiber für den Schaltschrankaufbau.
Artikel Nr.: MWSAE(X,X)

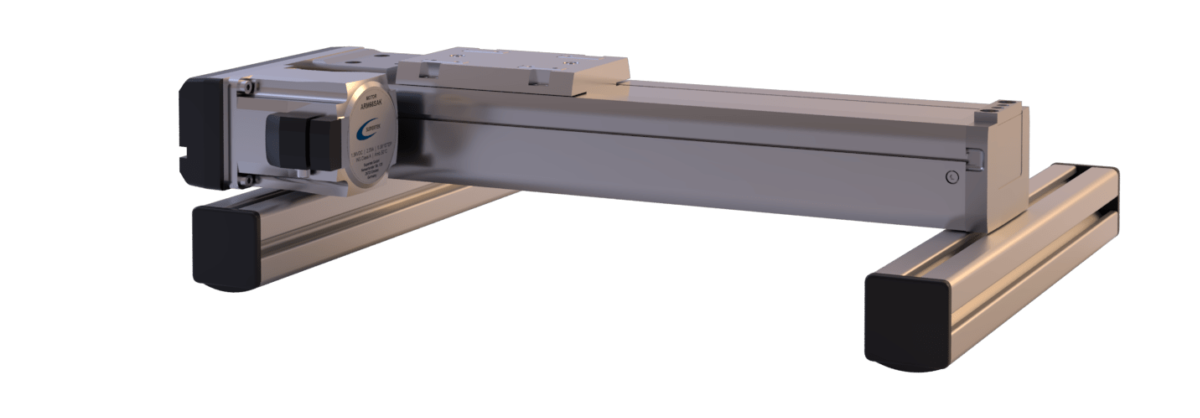

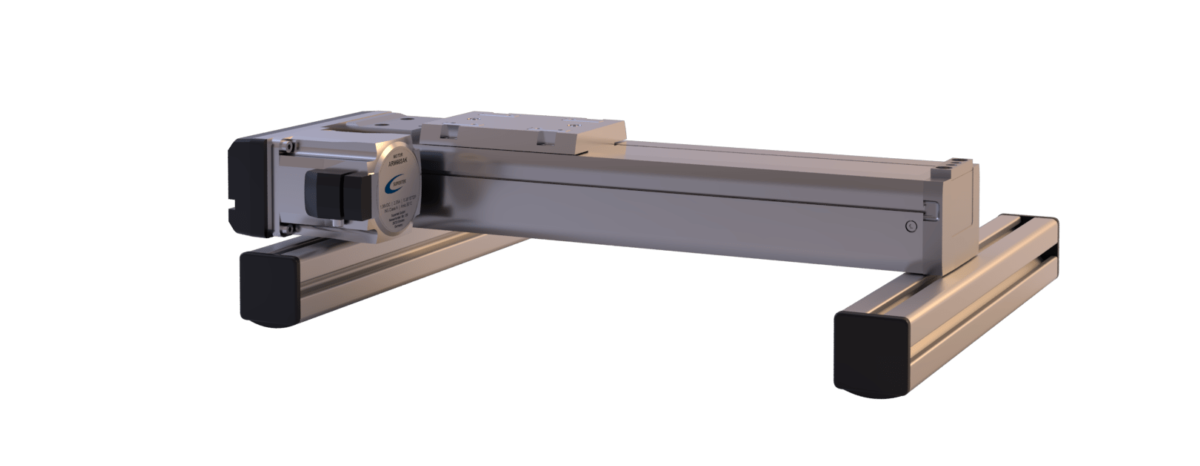

Automatische Spulenwickellineareinheit - 150
Verfahrweg: 150mm
Linearantrieb zum präzisen und automatischen Spulen, Lagenwickeln und Aufwickeln.
- Traveersierung der Spule zum geradlinigen und genauem Ab- und Aufspulen.
- Montageaufnahme für Spulenantriebseinheit der MW-Klasse, inkl. Schlepkette für die Versorgungsleitung.
- Inkl. Motortreiber für den Schaltschrankaufbau.
- Einfache Ansteuerung mit dem Winding Controller MCU und komfortable Bedienung mit SUMMI und den erhältlichen Bedienpanels.
- Umfangreicher Funktionsumfang durch die erhältlichen Softwaremodule.
Artikel Nr.: MWSLE150

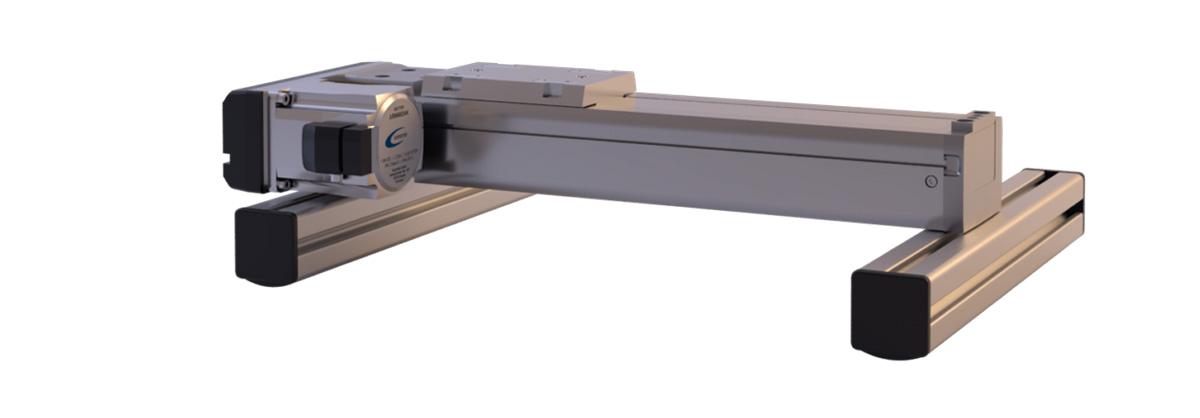

Automatische Spulenwickellineareinheit - 200
Verfahrweg: 200mm
Wie MWSLE150, jedoch mit einem Verfahrweg von 200 mm.
Artikel Nr.: MWSLE200
Automatische Spulenwickellineareinheit - 250
Verfahrweg: 250 mm
Wie MWSLE150, jedoch mit einem Verfahrweg von 250 mm.
Artikel Nr.: MWSLE250

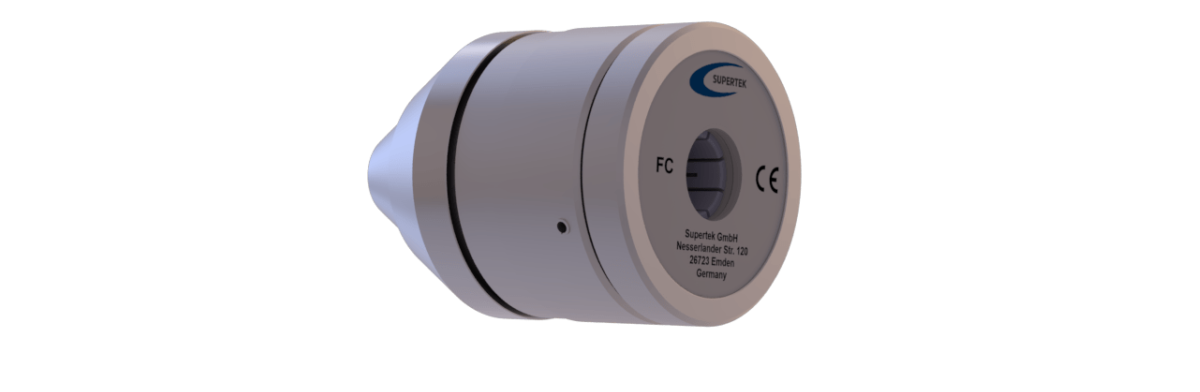

Schnellverschluss
Schnellspannsystem zur manuellen, schnellen und einfachen, Fixierung der Spule auf die Welle.
Standard Wellendurchmesser: 15 mm, 20 mm oder 25 mm.
Artikel Nr.: SV150
